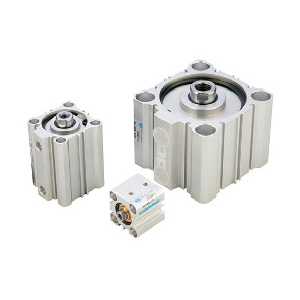

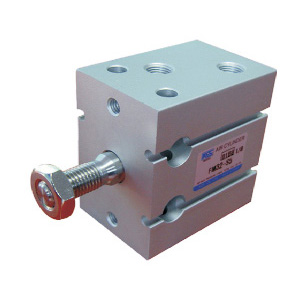

PNÖMATİK SİLİNDİRLER

Silindir serisi Ø12 – Ø100’re kadar mevcuttur. Seri Alüminyum gövdeden oluşmuştur. Diğer silindirlere nazaran daha küçük ebatlarda olduğundan daha kullanışlı ve pratiktirler.
ModelBoru Çapı (mm)Strok (mm)Mil Tipi

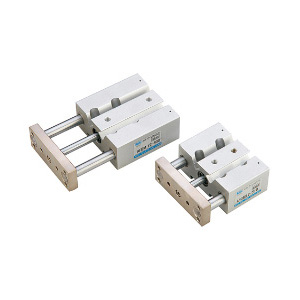

Jig Silindirø12  ø165-30DT:Dişi Tip
Manyetik Jig Silindirø20  ø255-50ET:Erkek Tip
Tek Etkili Jig Silindirø32  ø405-100
Çift Milli Jig Silindirø50  ø635-100
Çift Milli Manyetik Jig Silindirø80  ø1005-100
Standart Strok:5-10-15-20-25-30-40-50(mm) Tek Etkili Silindirlerde Strok:5-10-15-20-25(mm) Çalışma Basıncı:0-12 Bar=kg/cm Örnek:ø25-30 TJS-DT

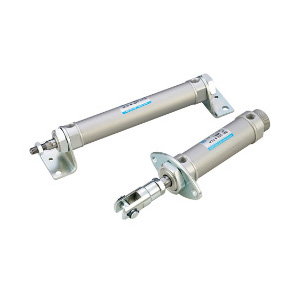

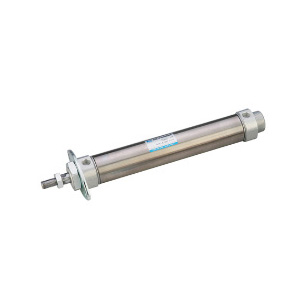

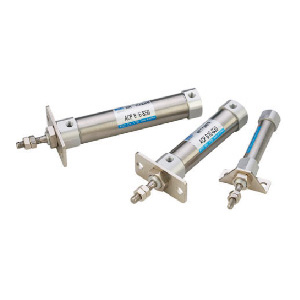

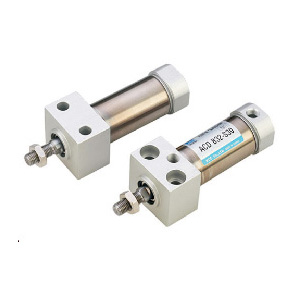

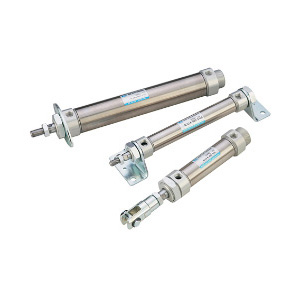

KALEM PİSTONLAR

Silindir serisi Ø12 – Ø25 kadar mevcuttur. Piston gövdeleri paslanmaz çeliktir.Bağlantı elemanları tüm seri için geçerlidir.

ModelBoru Çapı (mm)Strok (mm)Bağlantı Tipi
Mini Silindirø1210-160ÖFB:Önden Flans B.
Manyetik Mini Silindirø1625-160AFB:Arkadan Flans B.
Çift Milli Mini Silindirø2025-300CB:Çatal Bağlantı
 ø2525-300AB:Ayak Bağlantı

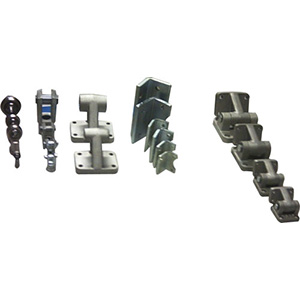

   EB:Eklem Bağlantılı
   EYB:Eklem Yer B.

Standart Strok: 25-50-100-160-200-250-300(mm) Çalışma Basıncı: 0.1-10 Bar=kg/cm² Örnek: ø16×50 TMIS-ÖFB

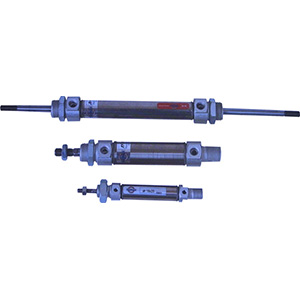

KALEM PİSTONLAR

Silindir serisi Ø12 – Ø25 kadar mevcuttur. Piston gövdeleri paslanmaz çeliktir.Bağlantı elemanları tüm seri için geçerlidir.
ModelBoru Çapı (mm)Strok (mm)Bağlantı Tipi
Mini Silindirø12  10-160ÖFB:Önden Flans B.
Manyetik Mini Silindirø16 25-160AFB:Arkadan Flans B.
Çift Milli Mini Silindirø20 25-300CB:Çatal Bağlantı
 ø25 25-300AB:Ayak Bağlantı
   EB:Eklem Bağlantılı
   EYB:Eklem Yer B.
Standart Strok: 25-50-100-160-200-250-300(mm) Çalışma Basıncı: 0.1-10 Bar=kg/cm² Örnek: ø16×50 TMIS-ÖFB

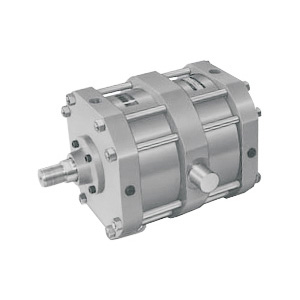

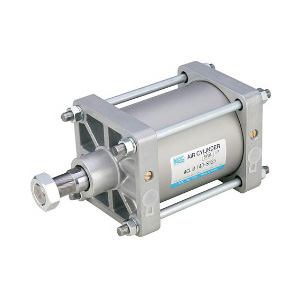

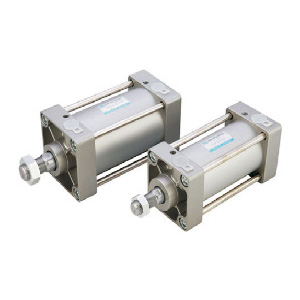

YUVARLAK PİSTONLAR

Silindir serisi Ø32 – Ø250 kadar mevcuttur. Piston gövdeleri aleminyum veya çeliktir.Bağlantı elemanları tüm seri için geçerlidir.
ModelBoru Çapı (mm)Strok (mm)Bağlantı Tipi
A1.Gövdeli Silindirø3225-200ÖFB:Önden Flans B.
A1.Gövdeli Yastıklı Silindirø4050-250AFB:Arkadan Flans B.
Çelik Gövdeli Silindirø5050-250CB:Çatal Bağlantı
Çelik Gövdeli Yastıklı Silindirø6350-300AB:Ayak Bağlantı
Çift Milli A1.Gövdeli Silindirø8050-300EB:Eklem Bağlantılı
Çift Milli Çelik Gövdeli Silindirø10050-400EYB:Eklem Yer B.
Çift Milli A1.Gövdeli Yastıklı Silindirø12550-400
Çift Milli Çelik Gövdeli Yastıklı Silindirø16050-500
 ø20050-500
 ø25050-150
  50-1000
Standart Strok: 50-100-160-200-250-300-400-5008mm) Çalışma Basıncı: 0-12 Bar=kg/cm² Örnek: ø50×100 TAS-ÖFB
